高速電主軸熱特性主要表現為電主軸的溫升與熱變形.在一定的工作條件下，通上軸在內外熱源的共同作用下會產生大量的熱，這些熱量會傳遞到電主軸各個露分，使得各部分產生圍升并導致熱膨脹。各部分零件的材料、結構、形狀和熱簡性不同，會發生不同程度的拉伸、彎曲、扭曲等變形，從而產生熱變形，使加工部位發生和對位移.降低加工精度。本章以傳熱學基本理論為基礎，分析高速電主軸的散熱機制和生熱機理，結合有限元方法，對流固幫合傳熱理論進行推導，為建立情確電主軸酒度場預測模型提供理論基礎。
高速電主軸生熱及傳熱過程1、電機生熱分析與計算

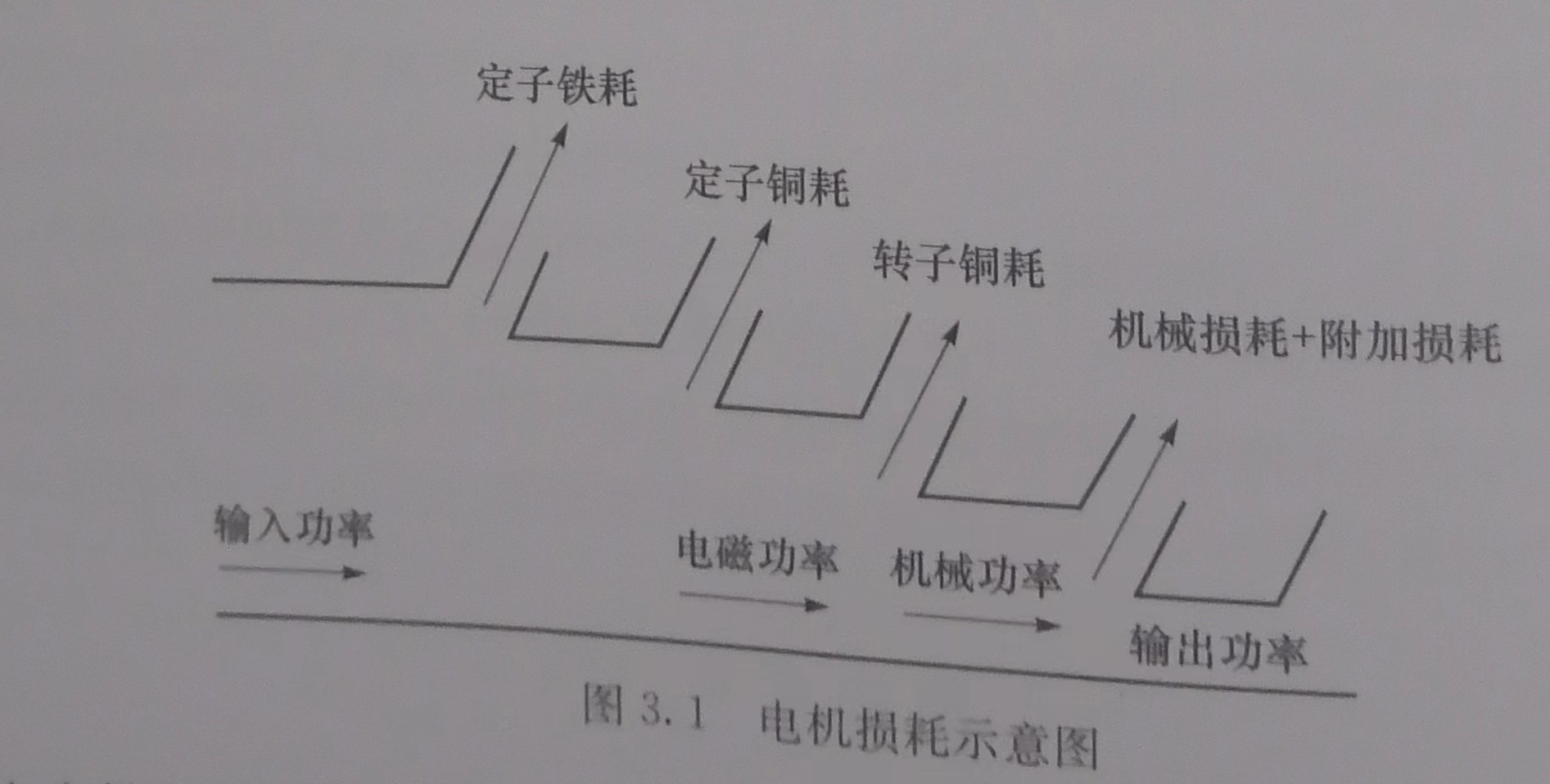

電主軸具有將機床主軸與主軸電機融為一體的結構形式，當主軸電機因能量損耗發熱時，這些熱會從電機傳遞到主軸及其他零部件上，引起主軸的溫升及熱變形，電機損耗示意圖如圖3.1所示。
高速電主軸生熱及傳熱過程2、高速電主軸損耗分析及生熱量計算
電主軸發熱主要源于主軸驅動電動機的定，轉子損耗生熱和主軸前后軸承摩擦生熱。這兩大熱源產生的熱量如果不加以控制，由此引起的熱變形會嚴重降低機床的加工精度和軸承使用壽命，因此電主軸生熱機理研究對電主軸溫度場的精確預測行著重要意義。如果選擇高速電主軸？安陽恒拓電主軸供應商建議您選擇科技高、實力強、售后服務好的公司。24小時服務熱線：188-0372-2998。
