電主軸動態模型之電壓方程
2023-09-27 07:23:24
恒拓
20
在研究電主軸動態過程時，為了避免數學上和物理概念上的復雜性，能用易于理解的動態方程來表達其異步電機主要參數和狀態變量之間的關系，又能接近主軸電機的實際狀況，通常假設如下：
(1)電主軸鐵心的磁導率以u(píng)c為無窮大，不考慮鐵心飽和的影響，從而可以利用疊加原理來計算在電機各個繞組電流共同作用下產生的氣隙合成磁場。
(2)忽略空間諧波，略去齒槽影響及齒諧波，設三相繞組對稱（在空間上互差120),所產生的磁動勢沿氣隙圓周按正弦分布。
(3)不考慮頻率和溫度變化對繞組電阻的影響，無論繞線式還是鼠籠式的，都將它等效為繞線式轉子，并折算到定子側，折算后每相匝數都相等。

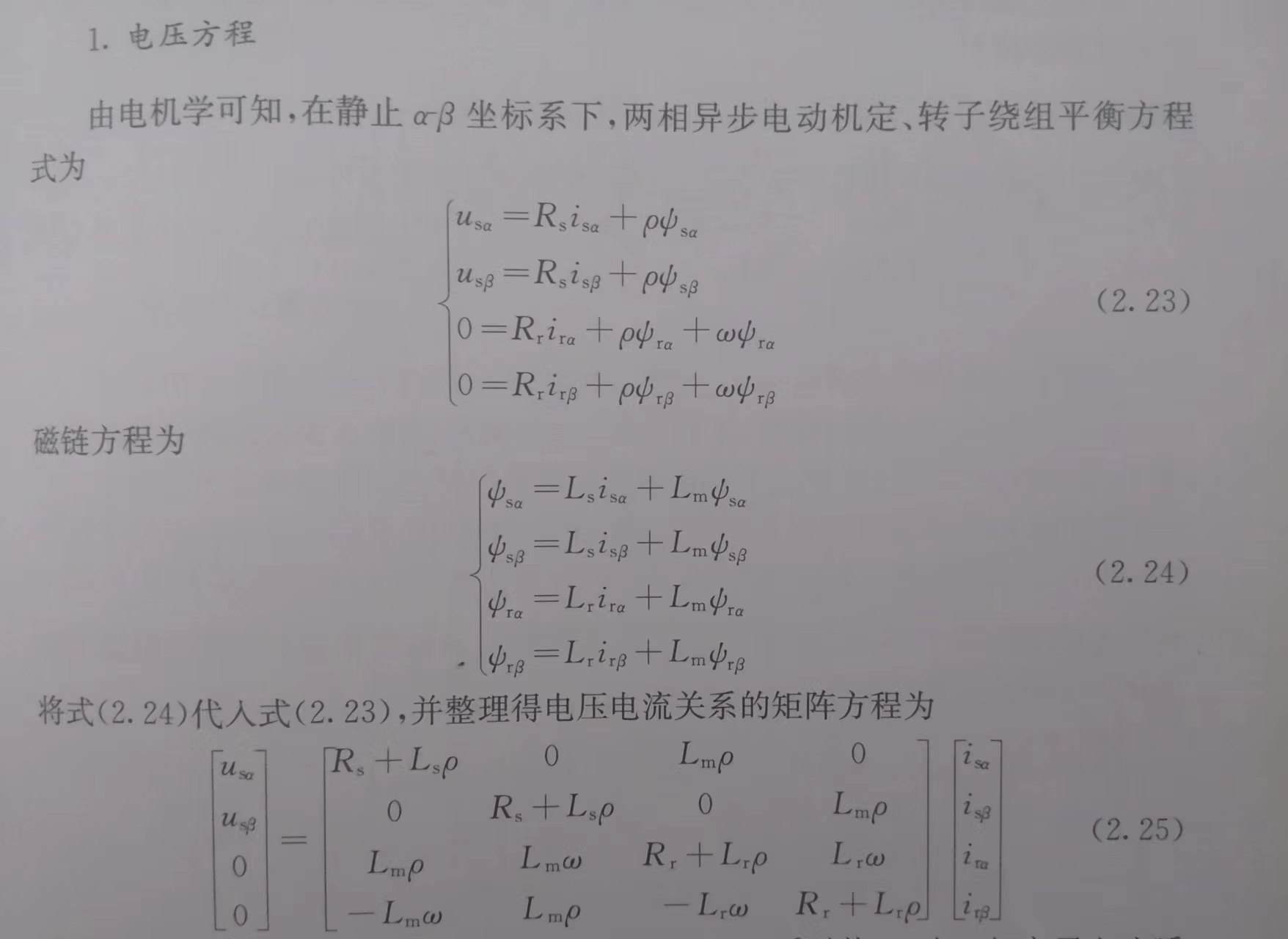

電機的電壓和電流都是在靜止坐標系中測量得到的，因此在靜止坐標系中描述電機模型將非常方便。經過坐標變換，將電主軸電機在三相靜止坐標系上的電壓方程變換到兩相靜止坐標系上，可以簡化模型并獲得常參數的電壓方程。如果選擇高速電主軸？安陽恒拓電主軸供應商建議您選擇科技高、實力強、售后服務好的公司。24小時服務熱線：188-0372-2998。
